Listado de Obras
-

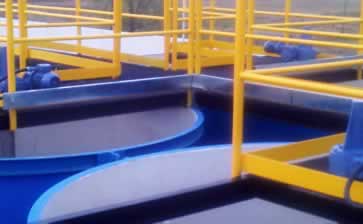

Planta de tratamiento de Arsénico en Carlos Casares
Detalles del Proyecto

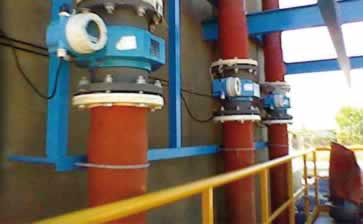

Se realizaron trabajos de automatización de los Floculadores mecánicos, incluyendo el tendido de toda la red de alimentación, red de comunicación de instrumentos de campo, Instalación y puesta en marcha de medidores de caudal, medidor de PH y turbiedad, y se automatizaron válvulas de purgue.-
Galería de Imágenes
-

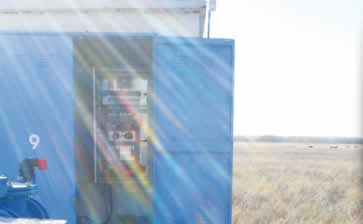

Pozos profundos Bajo San José (Bahía Blanca)
Detalles del Proyecto
En la localidad de Bahía Blanca se realizó la provisión, programación, instalación y puesta en marcha de 6 tableros, con sus respectivos PLC y variador de velocidad, para una potencia de 125 Hp cada uno; la programación de los mismos consta de un lazo cerrado, compuestos por un censor de presión y un censor de nivel. Cada pozo está conectado a una red Ethernet, a través de comunicación wireless.
Desarrollo de un SCADA con un diseño escalable.
Galería de Imágenes
-
Enlace de comunicación Bajo San José
Detalles del Proyecto
Se realizó la provisión, programación, instalación y puesta en marcha de la red troncal que comunica los puntos denominados:
- Dique Paso de las Piedras, Dique Sauce Grande, Bajo San José, Estancia, Cabildo y Km 26.
- Dique Paso de las Piedras, Km41 y Planta Patagonia

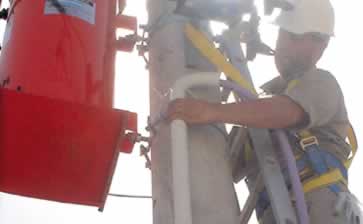

Para dicho trabajo se levantaron 4 torres de más de 60 mts: en Estancia, en Dique Paso de las Piedras, en Km 41 y en Planta Patagonia; éstas cuentan con enlace punto a punto entre ellas, más los nodos que conectan con los distintos pozos y estaciones de bombeo antes nombrados. Las torres emplazadas en Km 41 y Planta Patagonia integran las antenas de Dique Paso de las Piedras-Estancia.
El radio de comunicación es de 65 km en total.
Galería de Imágenes
-

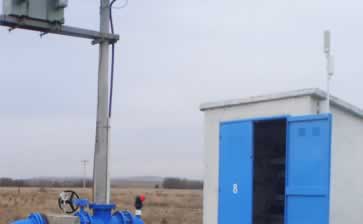

Pozos profundos Estancia (Bahía Blanca)
Detalles del Proyecto

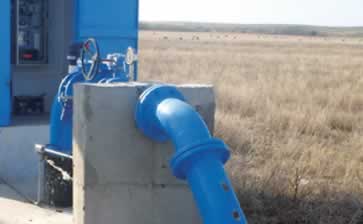

Provisión, programación, instalación y puesta en marcha de 10 tableros, con sus respectivos PLC y variador de velocidad, para una potencia de 125 Hp cada uno; la programación de los mismos consta de un lazo cerrado, compuestos por un censor de presión y un censor de nivel. Cada pozo está conectado a una red Ethernet, a través de comunicación wireless.
Modificación del SCADA existente con la incorporación de los tableros.
Galería de Imágenes
-
Pozos profundos Cabildo
Detalles del Proyecto
En la localidad de Cabildo se realizó la provisión, programación, instalación y puesta en marcha de 16 tableros, con sus respectivos PLC y variador de velocidad, para una potencia de 35 Hp cada uno; la programación de los mismos consta de un lazo cerrado, compuestos por un censor de presión y un censor de nivel. Cada pozo está conectado a una red Ethernet, a través de comunicación wireless.
Modificación del SCADA existente con la incorporación de los tableros.
Galería de Imágenes
-

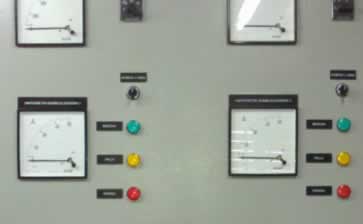

Reacondicionamiento Dique Pazo de las Piedras (Bahía Blanca)
Detalles del Proyecto
Tareas realizadas:
- El Reacondicionamiento de la Subestación Transformadora 33/0,4 kV.
- El Reacondicionamiento Baja Tensión.
- Reacondicionamiento Sala de Bombas y Trabajos complementarios:
- Un Sistema de comando y señalización, PLC, Panel táctil, red de comunicaciones, telecomando a distancia, licencias, programación y puesta en marcha.
- Desarrollo SCADA e integración al SCADA existente.
- Reemplazo o acondicionamiento del actual pupitre de comando.
- Reemplazo de los motores de las bombas Sulzer (3 de 400 HP) y Whorthington (2 de 340 HP y 2 de 80 HP)
- Reemplazo de veinticuatro actuadores inteligentes, previo mantenimiento de las correspondientes válvulas (12 válvulas de 1200 mm y 12 válvulas de 600 y 400 mm) y la provisión e instalación de una estación maestra.
- Provisión e instalación de un nuevo tablero de servicios auxiliares.
- Provisión e instalación de Variadores de velocidad para los motores de 400, 240 y 80 HP. Para la conexión de los nuevos motores de 400 HP, se reemplazarán los cables de potencia del respectivo variador hasta el motor.
- Provisión e instalación de tres caudalímetros y tres presostatos, sobre los acueductos de 600 y 400 mm.
- Provisión e instalación de iluminación general y de emergencia de la planta.
- Provisión e instalación de un tablero de alimentación para una bomba de achique existente, que se complementará con una boya para automatizar el sistema.
- Como tareas complementarias, deberá realizarse un mantenimiento integral del puente grúa y del ascensor, como así también reacondicionar el sistema de puesta a tierra, de pararrayos y balizas.
- Todo el equipamiento y todo el material reemplazado serán acondicionados para su transporte y trasladados, y descargados en Planta Potabilizadora Patagonia.
Tareas a realizar en Sala de Filtros:
- En Sala de filtros se reemplazó un PLC para el comando de 6 filtros y se proveyó otro de iguales características como repuesto.
- Se realizó el mantenimiento integral de los actuadores de cada uno de los cuarenta y ocho filtros, a los que se les reemplazaron los resortes, juntas, o-rings, caños, etc.
Galería de Imágenes
-
Telemetría Km26 y Km 41(Bahía Blanca)
Detalles del Proyecto
Provisión, programación, instalación y puesta en marcha de 2 tableros CCM, con sus respectivos PLC, variadores de velocidad y Arranque Suave, para una potencia de 200 Hp en cada una de las cuatro bombas; la programación de los mismos consta de un lazo cerrado, compuesto por un censor de presión, boyas de nivel y un censor de nivel. Dicha estación está conectada a una red Ethernet, a través de comunicación wireless.
Modificación del SCADA existente con la incorporación de los tableros.
Galería de Imágenes
-

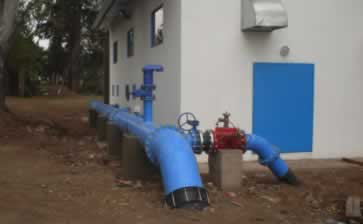

Estación de Bombeo Termoeléctrica Barragán (Ensenada)
Detalles del Proyecto
Provisión, programación, instalación y puesta en marcha de un tablero CCM, con sus respectivos PLC y variadores de velocidad, para una potencia de 70 HP en cada una de las tres bombas; la programación de los mismos consta de un lazo cerrado, compuestos por un censor de presión, boyas de nivel y un censor de nivel. Dicha estación está conectada a la Termoeléctrica Ensenada Barragán, a través de comunicación wireless.
Provisión, instalación y puesta en marcha de un tablero de distribución que alimenta la estación de bombeo.
Línea eléctrica trifásica desde la estación transformadora hasta la estación de bombeo, con su correspondiente canalización.
Sistema de puesta a tierra y descarga atmosférica, compuesta por una malla integrada en la estructura de la estación, y jabalinas de cobre.
Iluminación interna y externa de la estación de bombeo, compuesta por la colocación de columnas, artefactos correspondientes, y cableado.
Galería de Imágenes
-

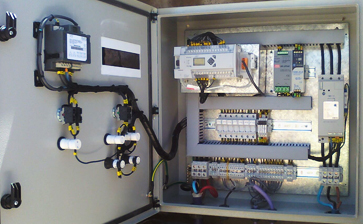

Tableros para automatismo Moreno
Detalles del Proyecto
Armado y programación de 50 Tableros para automatismo de pozos de agua con variadores de velocidad de 60 HP, en la localidad de Moreno.
Galería de Imágenes
-

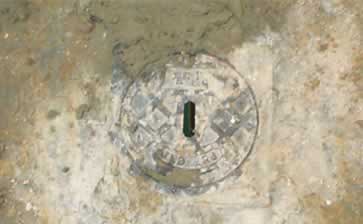

Puestas a tierra a nivel de napa La Plata
Detalles del Proyecto
Se realiza la colocación de puestas a tierras a nivel de napa en todas las plantas de cloacas de la ciudad de La Plata.

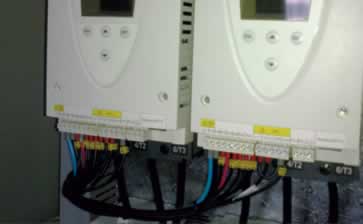

Provisión, programación de 15 tableros, con sus respectivo Arranque Suave, para una potencia de 50 Hp cada uno, en Parque San Martín.
Reingeniería de la estación de bombeo para reprogramar el PLC quemado (Automatismo de Planta de Cloaca), en Ringuelet.
Puesta en marcha de tres celdas y un transformador en la Usina Bosque, como así también la malla de puesta a tierra.
Galería de Imágenes
-
Automatismo planta cloacas San Carlos
Detalles del Proyecto
Provisión, programación, instalación y puesta en marcha de un tablero para tres bombas sumergibles, de la estación de bombeo cloacal San Carlos.
La programación del PLC maneja la rotación de las bombas como así también el nivel de la cámara de bombeo, utilizando para tal fin un sistema de boyas.
Galería de Imágenes
-
Telesupervisión y Telecontrol de Pozos en La Plata Norte y Gran La Plata
Detalles del Proyecto
Provisión, programación, instalación y puesta en marcha de 132 tableros eléctricos, que alimentan bombas del orden de los 60 HP, los trabajos realizados son:
- Desarrollo y puesta en marcha del sistema completo (SCADA).
- Provisión, instalación y puesta en marcha de los tableros de potencia y control.
- Programación de los tableros.
- Comunicación a través de red gprs de los tableros al SCADA.
- Reacondicionamiento civil de los gabinetes existentes.
- Instalación y calibración de los instrumentos de campo.
- Puesta a tierra eléctrica y electrónica
Galería de Imágenes
